LT8342 fra Analog Devices er en lav I_Q, synkron step-up DC/DC-konverter. Den har Silent Switcher®-arkitektur og valgfri frekvensmodulation med spredt spektrum for at minimere emissioner af elektromagnetisk interferens (EMI) og samtidig levere høj effektivitet ved høje switching-frekvenser. Kortslutningsbeskyttelse på udgangen og reduktion af indkoblingsstrømmen er valgfri. LT8342 integrerer 40 V, 9 A strømafbrydere, der arbejder med en switching-frekvens, der kan programmeres mellem 300 kHz og 3 MHz, og som kan synkroniseres med en eksternt clock. Denne konverter har en programmerbar soft-start på udgangen, udgangsflag for power good og spærring for overspænding på udgangen.

Det brede indgangs-/udgangsspændingsområde, den lave hvilestrøm på V_IN-benet i burst mode-drift og 100 % arbejdscyklus for den synkrone MOSFET i PassThru™-drift (V_IN ≥ V_OUT) gør LT8342 ideelt egnet til generelle step-up og automotive pre-boost-applikationer. For at reducere hvilestrømmen i V_OUT i feedback-loopet kan en valgfri intern modstandsdeler (≥10 MΩ) og to ben vælge 21 udgangsspændingsniveauer.

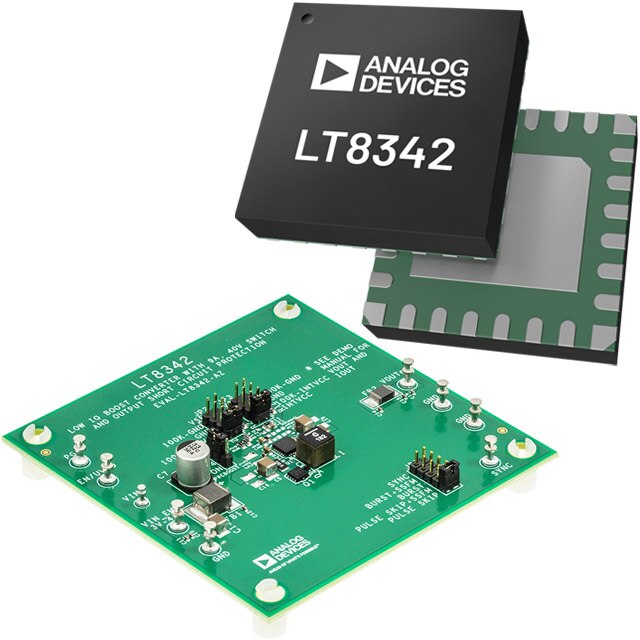

EVAL-LT8342-AZ-evalueringskortet indeholder et gennemprøvet design til evaluering af LT8342-konverteren, og applikationskredsløbet er konfigureret til at demonstrere optimal ydelse og komponentstørrelse. Evalueringskortet er konfigureret til at køre ved 2 MHz med en udgangsspænding på 24 V fra et indgangsspændingsområde på 6 V til 20 V, og det leverer op til 3 A belastningsstrøm, når V_IN er 12 V. EVAL-LT8342-AZ har en justerbar spærring af indgangsunderspænding, ekstern clock-synkronisering, termisk nedlukning, valgbar driftstilstand, indgangsafbrydelse og PassThru.
