LTC7000/LTC7001 135 V High-Side, N-Channel MOSFET Gate Drivers

Analog Devices’ gate drivers for electronic valve, load, and supply switch driver applications

Image of Analog Devices' LTC7000 / LTC7001 135 V High Side N-channel MOSFET Gate DriverAnalog Devices' LTC7000 and LTC70001 are fast high-side N-channel MOSFET gate drivers that operate from input voltages up to 135 V (150 V abs max). They contain an internal charge pump that fully enhances an external N-channel MOSFET switch, allowing it to remain on indefinitely.

These powerful drivers can easily drive large gate capacitances with very short transition times, making them well suited for both high-frequency switching applications or static switch applications that require a fast turn-on and/or turn-off time.

When an internal comparator senses that the switch current has exceeded a preset level, a fault flag is asserted and the switch is turned off after a period-of-time set by an external timing capacitor. After a cool-down period, the LTC7000 automatically retries. The LTC7000 and LTC7001 are ideal for electronic valve, load, and supply switch driver applications.

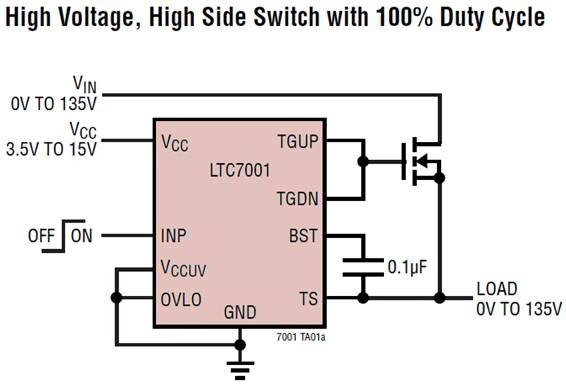

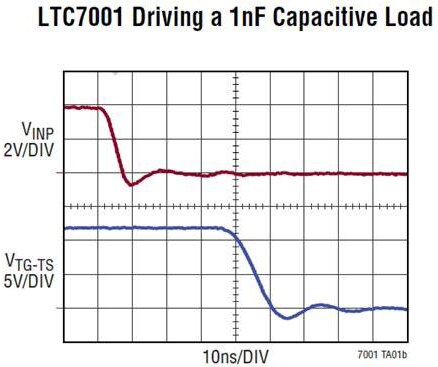

Image of Analog Devices' LTC7000 / LTC7001 135 V High Side N-channel MOSFET Gate Driver Image of Analog Devices' LTC7000 / LTC7001 135 V High Side N-channel MOSFET Gate Driver

Features

  • Operating VIN: 3.5 V to 135 V (150 V abs max)
  • 1 Ω pull-down, 2.2 Ω pull-up for fast turn-on and turn-off times with 35 ns propagation delays
  • Internal charge pump for 100% duty cycle
  • Short-circuit protected
  • Adjustable current trip threshold (LTC7000)
  • Current monitor output (LTC7000)
  • Automatic restart timer
  • Open-drain fault flag
  • Adjustable turn-on slew rate
  • Gate driver supply from 3.5 V to 15 V
  • Adjustable VIN under-voltage and over-voltage lockouts (LTC7000)
  • Adjustable driver supply VCC under-voltage lockout
  • Low shutdown current: 1 μA
  • CMOS compatible input
Applications
  • Electronic valve drivers
  • High frequency, high-side gate drivers
  • Static switch drivers
  • Load and supply switch drivers

Demo Boards

ImageManufacturer Part NumberDescriptionAvailable QuantityPriceView Details
EVAL BOARD FOR LTC7000DC2537AEVAL BOARD FOR LTC700022 - Immediate$755.07View Details
EVAL BOARD FOR LTC7001DC2708AEVAL BOARD FOR LTC700113 - Immediate$607.68View Details

LTC7000

ImageManufacturer Part NumberDescriptionAvailable QuantityPriceView Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000HMSE#PBFIC GATE DRVR HIGH-SIDE 16MSOP140 - Immediate$67.78View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000HMSE-1#PBFIC GATE DRVR HIGH-SIDE 16MSOP573 - Immediate$64.70View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000EMSE#PBFIC GATE DRVR HIGH-SIDE 16MSOP6115 - Immediate$59.33View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000EMSE#TRPBFIC GATE DRVR HIGH-SIDE 16MSOP5322 - Immediate$59.33View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000EMSE-1#PBFIC GATE DRVR HIGH-SIDE 16MSOP400 - Immediate$56.13View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000EMSE-1#TRPBFIC GATE DRVR HIGH-SIDE 16MSOP3316 - Immediate$56.13View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000HMSE#TRPBFIC GATE DRVR HIGH-SIDE 16MSOP1234 - Immediate$67.78View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000HMSE-1#TRPBFIC GATE DRVR HIGH-SIDE 16MSOP0 - Immediate$29.76View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000IMSE#PBFIC GATE DRVR HIGH-SIDE 16MSOP1196 - Immediate$62.40View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000IMSE#TRPBFIC GATE DRVR HIGH-SIDE 16MSOP6815 - Immediate$62.40View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000IMSE-1#PBFIC GATE DRVR HIGH-SIDE 16MSOP136 - Immediate$59.33View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000IMSE-1#TRPBFIC GATE DRVR HIGH-SIDE 16MSOP0 - Immediate$26.48View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000MPMSE#PBFIC GATE DRVR HIGH-SIDE 16MSOP68 - Immediate$130.82View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000MPMSE#TRPBFIC GATE DRVR HIGH-SIDE 16MSOP2233 - Immediate$130.82View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000MPMSE-1#PBFIC GATE DRVR HIGH-SIDE 16MSOP37 - Immediate$122.62View Details
IC GATE DRVR HIGH-SIDE 16MSOPLTC7000MPMSE-1#TRPBFIC GATE DRVR HIGH-SIDE 16MSOP0 - Immediate$69.36View Details

LTC7001

ImageManufacturer Part NumberDescriptionAvailable QuantityPriceView Details
IC GATE DRVR HIGH-SIDE 10MSOPLTC7001IMSE#PBFIC GATE DRVR HIGH-SIDE 10MSOP2534 - Immediate$57.09View Details
IC GATE DRVR HIGH-SIDE 10MSOPLTC7001HMSE#PBFIC GATE DRVR HIGH-SIDE 10MSOP1336 - Immediate$62.40View Details
IC GATE DRVR HIGH-SIDE 10MSOPLTC7001MPMSE#TRPBFIC GATE DRVR HIGH-SIDE 10MSOP0 - Immediate$66.00View Details
IC GATE DRVR HIGH-SIDE 10MSOPLTC7001EMSE#PBFIC GATE DRVR HIGH-SIDE 10MSOP5002 - Immediate$53.82View Details
IC GATE DRVR HIGH-SIDE 10MSOPLTC7001EMSE#TRPBFIC GATE DRVR HIGH-SIDE 10MSOP1917 - Immediate$53.82View Details
IC GATE DRVR HIGH-SIDE 10MSOPLTC7001HMSE#TRPBFIC GATE DRVR HIGH-SIDE 10MSOP1374 - Immediate$62.40View Details
IC GATE DRVR HIGH-SIDE 10MSOPLTC7001IMSE#TRPBFIC GATE DRVR HIGH-SIDE 10MSOP7813 - Immediate$57.09View Details
IC GATE DRVR HIGH-SIDE 10MSOPLTC7001MPMSE#PBFIC GATE DRVR HIGH-SIDE 10MSOP1891 - Immediate$118.02View Details
Published: 2018-09-24
