1943660000 Datasheet by Weidmüller

Weidmiiller BE m
Datasheet
Creation date July 20, 2010 9:05:12 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 1
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
General ordering data
Order No. 1943660000
Part designation BLZP 5.08/10/180 SN OR BX
Version PCB plug-in connector, female plug, 5.08
mm, No. of poles: 10, 180°, Clamping yoke
connection, Clamping range, max.: 4 mm², Box
GTIN (EAN) 4032248617678
Qty. 45 pc(s).
Packaging Box
Female connectors with clamping yoke screw connection
for conductor connection with straight (180°) outlet direction.
The female connectors provide space for labelling and can
be coded. Can be fastened with flange or release latch. They
feature an integrated plus/minus screw, protection against
false insertion under clamping yoke. They are delivered with
an opened clamping yoke.
• 0.2-2.5 mm2 (IEC) / 26-12 AWG (UL)
• 400 V (IEC) / 300 V (UL)
• 19 A (IEC) / 15 A (UL)
Weidmiiller 3'5 Technical data System parameters Material data Connectable conductors DIN IEC rating data CSA rating data UL 1059 rating data
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Technical data
Creation date July 20, 2010 9:05:12 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 2
System parameters
Conductor connection system Clamping yoke connection Outgoing direction of conductor 180°
Pitch in mm 5.08 mm Pitch in inch 0.2 inch
No. of poles 10 No. of rows 1
Screwdriver blade 0.6 x 3.5 Screwdriver blade standard DIN 5264
Tightening torque, min. 0.4 Nm Tightening torque, max. 0.5 Nm
Clamping screw M 2.5 Stripping length 7 mm
L1 in mm 45.72 mm L1 in inch 1.8 inch
Electric shock protection to DIN VDE 57 106 Safe from finger touch
Material data
Insulating material PBT Colour Orange
colour chart Similar to RAL 2000 Flammability class UL 94 V-0
CTI ≥ 200 Contact material Copper alloy
Contact surface tinned Contact base material Copper alloy
Highest continous operating temperature,
min. -25 °C
Highest continous operating temperature,
max. 100 °C
Connectable conductors
Clamping range, min. 0.13 mm² Clamping range, max. 4 mm²
Conductor connection cross-section AWG,
min. AWG 26
Conductor connection cross-section AWG,
max. AWG 12
Solid, min. H05(07) V-U 0.2 mm² Solid, max. H05(07) V-U 4 mm²
Flexible, min. H05(07) V-K 0.2 mm² Flexible, max. H05(07) V-K 4 mm²
w. wire end ferrule, DIN 46228 pt 1, min 0.2 mm² with wire end ferrule, DIN 46228 pt 1, max. 4 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0.2 mm²
with plastic collar ferrule, DIN 46228 pt 4,
max. 2.5 mm²
Gauge to EN 60999 a x b; ø 2.8 mm x 2.4 mm
DIN IEC rating data
Rated current, min. No. of poles (Tu=20°C) 19 A Rated current, max. No. of poles (Tu=20°C) 15.5 A
Rated current, no. of poles (Tu=40°C), min. 16 A Rated current, no. of poles (Tu=40°C), max. 13 A
Rated voltage for overvoltage class/pollution
severity II/2 400 V
Rated voltage for overvoltage class/pollution
severity III/2 320 V
Rated voltage at overvoltage category/
pollution degree III/3 250 V
Rated impulse withstand voltage for
overvoltage class/pollution severity II/2 4 kV
Rated impulse withstand voltage for
overvoltage class/pollution severity III/2 4 kV
Rated impulse withstand voltage for
overvoltage class/pollution severity III/3 4 kV
Short-time withstand current resistance 3 x 1s with 120 A
CSA rating data
Rated voltage (Use group B) 300 V Rated current (use group B) 10 A
Rated voltage (Use group C) 50 V Rated voltage (use group D) 300 V
Rated current (use group D) 10 A Wire cross-section, AWG, min. AWG 26
Wire cross-section, AWG, max. AWG 12
UL 1059 rating data
Rated voltage (use group B) 300 V Rated current (use group B) 10 A
Rated voltage (use group C) 50 V Rated voltage (use group D) 300 V
Rated current (use group D) 10 A Wire cross-section, AWG, min. AWG 26
Wire cross-section, AWG, max. AWG 12
Weidmiiller BE Technical data Approvals Classlflcatlons Notes
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Technical data
Creation date July 20, 2010 9:05:12 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 3
Approvals
Approvals institutes CURUS
Classifications
eClass 6.0 27-26-07-08
Notes
Notes • Additional colours on request
• Rated current related to rated cross-section and min. No. of poles.
• Wire end ferrule without plastic collar to DIN 46228 pt 1
• Wire end ferrule with plastic collar to DIN 46228 pt 4
• P on drg. = pitch
• Rated data refer only to the component itself. Clearance and creepage distances to other components are
to be designed in accordance with the relevant application standards.
Weidmiiller BE Ham}? :fl
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Drawings
Creation date July 20, 2010 9:05:12 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 4
Weidmiiller 3'5 Counterpart \ 1505360000 1m1amnna
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com

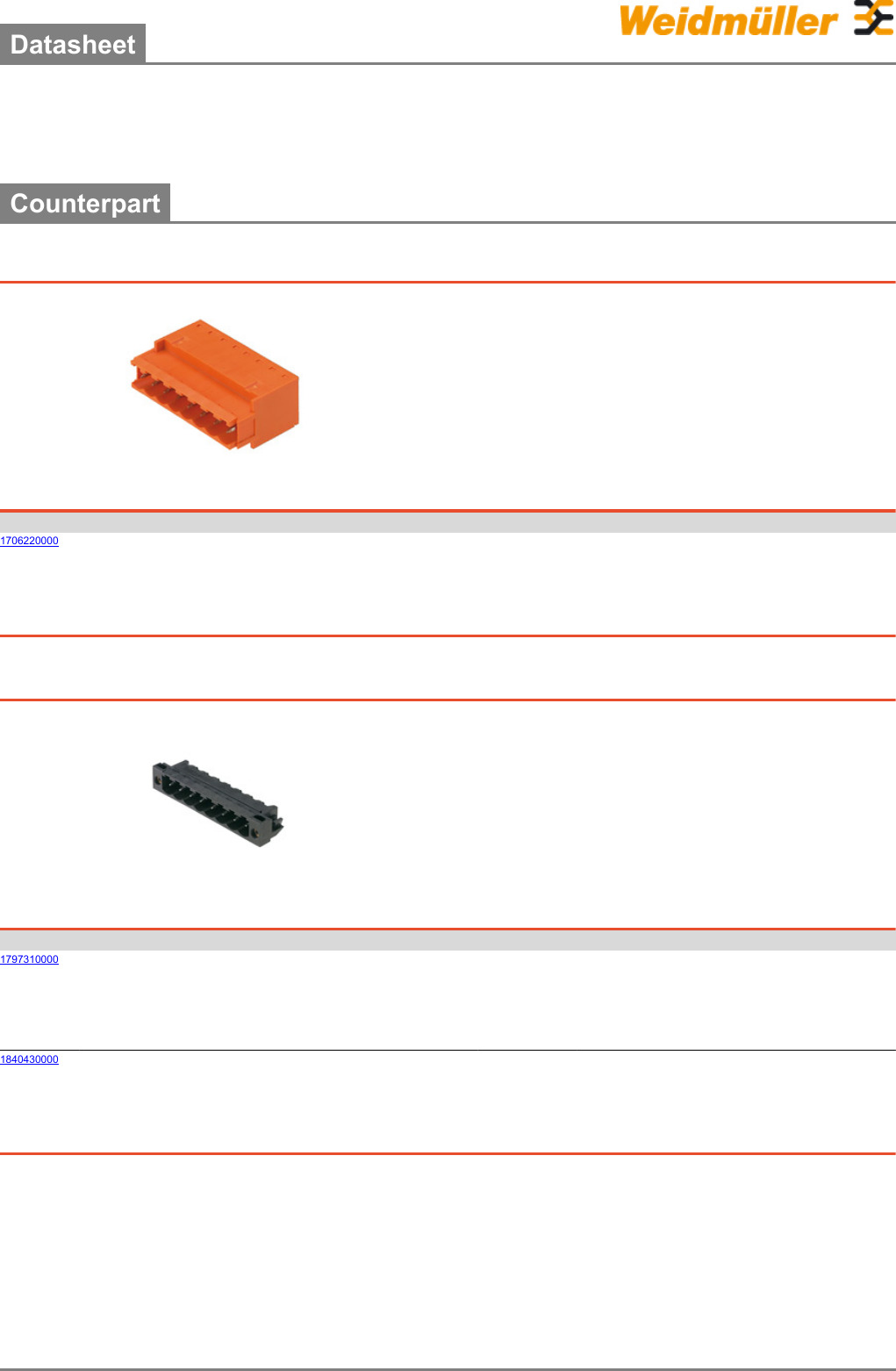

Counterpart
Creation date July 20, 2010 9:05:12 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 5
SL 5.08/90
Male connectors with 90° outlet direction. The solder pin
length is optimised for wave flow soldering. The male
connectors provide space for labelling and can be coded.
Packed in cardboard box.
• 400 V (IEC) / 300 V (UL)
• 18 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1508860000 SL 5.08/10/90 3.2SN OR BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 90°, Solder pin length: 3.2
mm, tinned, Orange, Solder
connection, Box
4008190089092 50 pc(s). Box
SLD 5.08/90G
2-tier male connector with parallel pin arrangement. The
solder pin length is optimised for wave flow soldering. The
male connectors provide space for labelling and can be
coded. Packed in cardboard box.
• 400 V (IEC) / 300 V (UL)
• 11 A (IEC) / 10 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1601870000 SLD 5.08/20/90G 3.2SN OR BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
20, 90°, Solder pin length: 3.2
mm, tinned, Orange, Solder
connection, Box
4008190189624 20 pc(s). Box
Weidmiiller BE Counterpart 1599210000 Immune meaozam
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:12 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 6
SLDF 5.08
Male connector for through-panel mounting with optional
locking function. Internal connection as flat-blade or solder
connection. These male connectors provide space for labelling
and can be coded. Packed in cardboard box.
• 400 V (IEC) / 300 V (UL)
• 15 A (IEC) / 10 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1599210000 SLDF 5.08 L/F 10 SN OR PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 180°, Clamping range,
max.: , Box
4008190065522 50 pc(s). Box
SL-SMT 5.08/180G Box
High-temperature-resistant male connector, packed in box or
tape. In tape with 1.5 mm solder pin optimised for automatic
assembly. 3.2 mm solder pin suitable for reflow and wave
soldering. These male connectors can be labelled and coded.
• 400 V (IEC) / 300 V (UL)
• 19 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1838290000 SL-SMT 5.08/10/180G 3.2SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 180°, Solder pin length:
3.2 mm, tinned, black, Reflow
solder connection, Box
4032248348350 50 pc(s). Box
1776002001 SL-SMT 5.08/10/180G 1.5SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 180°, Solder pin length:
1.5 mm, tinned, black, Reflow
solder connection, Box
4032248158997 50 pc(s). Box
Weidmiiller 3'5 Counterpart Isaaoaaom 1775332001 "macaw 1775032001
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:12 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 7
SL-SMT 5.08/180 Box
High-temperature-resistant, straight, open ended male
connector. Packed in box or tape. In tape with 1.5 mm solder
pin optimised for automatic assembly. 3.2 mm solder pin
suitable for reflow and wave soldering. These male connectors
can be labelled and coded.
• 400 V (IEC) / 300 V (UL)
• 19 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1838060000 SL-SMT 5.08/10/180 3.2SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 180°, Solder pin length:
3.2 mm, tinned, black, Reflow
solder connection, Box
4032248348121 50 pc(s). Box
1775682001 SL-SMT 5.08/10/180 1.5SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 180°, Solder pin length:
1.5 mm, tinned, black, Reflow
solder connection, Box
4032248158324 50 pc(s). Box
SL-SMT 5.08/90G Box
High-temperature-resistant male connector, packed in box or
tape. In tape with 1.5 mm solder pin optimised for automatic
assembly. 3.2 mm solder pin suitable for reflow and wave
soldering. These male connectors can be labelled and coded.
• 400 V (IEC) / 300 V (UL)
• 19 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1780260000 SL-SMT 5.08/10/90G 3.2SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 90°, Solder pin length:
3.2 mm, tinned, black, Reflow
solder connection, Box
4032248165582 50 pc(s). Box
1775082001 SL-SMT 5.08/10/90G 1.5SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 90°, Solder pin length:
1.5 mm, tinned, black, Reflow
solder connection, Box
4032248156559 50 pc(s). Box
Weidmiiller BE Counterpart 1515050000 1303140000
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:12 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 8
SL 5.08/180
Male connectors with straight outlet direction. The solder
pin length is optimised for wave flow soldering. The male
connectors provide space for labelling and can be coded.
Packed in cardboard box.
• 400 V (IEC) / 300 V (UL)
• 18 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1518060000 SL 5.08/10/180 3.2 SN OR BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 180°, Solder pin length: 3.2
mm, tinned, Orange, Solder
connection, Box
4008190122539 50 pc(s). Box
SL 5.08/135
Male connectors with 135° outlet direction. The solder
pin length is optimised for wave flow soldering. The male
connectors provide space for labelling and can be coded.
Packed in cardboard box.
• 400 V (IEC) / 300 V (UL)
• 17 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1603140000 SL 5.08/10/135 3.2SN OR BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 135°, Solder pin length: 3.2
mm, tinned, Orange, Solder
connection, Box
4008190082123 50 pc(s). Box
Weidmiiller BE Counterpart 1730030000 1774342001 1802470000
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:12 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 9
SL-SMT 5.08/90 Box
High-temperature-resistant, 90° angled, open male connector.
Packed in box or tape. In tape with 1.5 mm solder pin
optimised for automatic assembly. 3.2 mm solder pin suitable
for reflow and wave soldering. These male connectors can be
labelled and coded.
• 400 V (IEC) / 300 V (UL)
• 19 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1780030000 SL-SMT 5.08/10/90 3.2SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 90°, Solder pin length:
3.2 mm, tinned, black, Reflow
solder connection, Box
4032248165353 50 pc(s). Box
1774842001 SL-SMT 5.08/10/90 1.5SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 90°, Solder pin length:
1.5 mm, tinned, black, Reflow
solder connection, Box
4032248155880 50 pc(s). Box
SLD 5.08/180G
2-tier male connector with parallel pin arrangement. The
solder pin length is optimised for wave flow soldering. The
male connectors provide space for labelling and can be
coded. Packed in cardboard box.
• 400 V (IEC) / 300 V (UL)
• 11 A (IEC) / 10 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1602470000 SLD 5.08/20/180G 3.2SN OR BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
20, 180°, Solder pin length: 3.2
mm, tinned, Orange, Solder
connection, Box
4008190059958 20 pc(s). Box
Weidmiiller BE Counterpart \ 1525050000 1571210000
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:12 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 10
SL 5.00/90
Male connectors with 90° outlet direction. The solder pin
length is optimised for wave flow soldering. The male
connectors provide space for labelling and can be coded.
Packed in cardboard box.
• 400 V (IEC) / 300 V (UL)
• 18 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1626060000 SL 5.00/10/90 4.5SN BK BX PCB plug-in connector, male
header, 5 mm, No. of poles:
10, 90°, Solder pin length:
4.5 mm, tinned, black, Solder
connection, Box
4008190197360 50 pc(s). Box
1571210000 SL 5.00/10/90 3.2SN OR BX PCB plug-in connector, male
header, 5 mm, No. of poles:
10, 90°, Solder pin length: 3.2
mm, tinned, Orange, Solder
connection, Box
4008190068325 50 pc(s). Box
Weidmiiller BE Counterpart 1345mm 1346590000
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:13 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 11
SLS 5.08TB KF35
Male connector with screw clamping yoke connection for
connecting conductors. Clip-on feet for mounting on terminal
rail. The male connectors provide space for labelling and can
be coded. Packed in cardboard box.
• 0.20 - 2.5 mm² (IEC) / 26 - 12 AWG (UL)
• 400 V (IEC) / 300 V (UL)
• 21.5 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1846160000 SLS 5.08/10/180TB KF SN OR BX PCB plug-in connector, male
plug, 5.08 mm, No. of poles:
10, 180°, Clamping yoke
connection, Clamping range,
max.: 3.31 mm², Box
4032248362448 10 pc(s). Box
SLZF 5.08/180FI
Male connector with tension clamp connection for connecting
conductors. The male connectors provide space for labelling
and can be coded. Packed in cardboard box.
• 0.20 - 2.5 mm² (IEC) / 26 - 14 AWG (UL)
• 400 V (IEC) / 300 V (UL)
• 23 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1846590000 SLZF 5.08/10/180FI SN OR BX PCB plug-in connector, male
plug, 5.08 mm, No. of poles:
10, 180°, Tension clamp
connection, Clamping range,
max.: 3.31 mm², Box
4032248362899 50 pc(s). Box
Weidmiiller BE Counterpart 1511130000 1775442001 Immune
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:13 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 12
SL 5.08/90B
Male connectors with 90° outlet direction. The solder pin
length is optimised for wave flow soldering. The male
connectors provide space for labelling and can be coded.
Packed in cardboard box.
• 400 V (IEC) / 300 V (UL)
• 18 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1511160000 SL 5.08/10/90B 3.2SN OR BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 90°, Solder pin length: 3.2
mm, tinned, Orange, Solder
connection, Box
4008190052485 50 pc(s). Box
SL-SMT 5.08/180LF Box
High-temperature-resistant male connector, packed in box or
tape. In tape with 1.5 mm solder pin optimised for automatic
assembly. 3.2 mm solder pin suitable for reflow and wave
soldering. These male connectors can be labelled and coded.
• 400 V (IEC) / 300 V (UL)
• 19 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1776442001 SL-SMT 5.08/10/180LF 1.5SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 180°, Solder pin length:
1.5 mm, tinned, black, Reflow
solder connection, Box
4032248159321 50 pc(s). Box
1838520000 SL-SMT 5.08/10/180LF 3.2SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 180°, Solder pin length:
3.2 mm, tinned, black, Reflow
solder connection, Box
4032248348589 50 pc(s). Box
Weidmiiller BE Counterpart noezzaam 1797mm museum
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:13 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 13
SLZF 5.08/270B
Male connector with tension clamp connection for connecting
conductors. The male connectors provide space for labelling
and can be coded. Packed in cardboard box.
• 0.20 - 2.5 mm² (IEC) / 26 - 14 AWG (UL)
• 400 V (IEC) / 300 V (UL)
• 23 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1706220000 SLZF 5.08/10/270B SN OR BX PCB plug-in connector, male
plug, 5.08 mm, No. of poles:
10, 270°, Tension clamp
connection, Clamping range,
max.: 3.31 mm², Box
4032248197699 50 pc(s). Box
SL-SMT 5.00/90LF Box
High-temperature-resistant male connector, packed in box or
tape. In tape with 1.5 mm solder pin optimised for automatic
assembly. 3.2 mm solder pin suitable for reflow and wave
soldering. These male connectors can be labelled and coded.
• 400 V (IEC) / 300 V (UL)
• 19 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1797310000 SL-SMT 5.00/10/90LF 1.5SN BK BX PCB plug-in connector, male
header, 5 mm, No. of poles: 10,
90°, Solder pin length: 1.5 mm,
tinned, black, Reflow solder
connection, Box
4032248238095 50 pc(s). Box
1840430000 SL-SMT 5.00/10/90LF 3.2SN BK BX PCB plug-in connector, male
header, 5 mm, No. of poles: 10,
90°, Solder pin length: 3.2 mm,
tinned, black, Reflow solder
connection, Box
4032248351275 50 pc(s). Box
Weidmiiller 3'5 Counterpart 1323mm uszaavaom 1710290000
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:13 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 14
SLDV-THR 5.08/180F
High-temperature-resistant, 2-tier, laterally offset male
connector with flange or solder flange. 1.5 mm solder pin
suitable for reflow soldering. 3.2 mm solder pin suitable for
reflow and wave soldering. These male connectors can be
labelled and coded. Packed in cardboard box.
• 400 V (IEC) / 300 V (UL)
• 15 A (IEC) / 10 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1828850000 SLDV-THR 5.08/20/180F 3.2SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
20, 180°, Solder pin length:
3.2 mm, tinned, black, Reflow
solder connection, Box
4032248335541 20 pc(s). Box
1828970000 SLDV-THR 5.08/20/180F 1.5SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
20, 180°, Solder pin length:
1.5 mm, tinned, black, Reflow
solder connection, Box
4032248335664 20 pc(s). Box
SLZF 5.08/180B
Male connector with tension clamp connection for connecting
conductors. The male connectors provide space for labelling
and can be coded. Packed in cardboard box.
• 0.20 - 2.5 mm² (IEC) / 26 - 14 AWG (UL)
• 400 V (IEC) / 300 V (UL)
• 23 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1710290000 SLZF 5.08/10/180B SN OR BX PCB plug-in connector, male
plug, 5.08 mm, No. of poles:
10, 180°, Tension clamp
connection, Clamping range,
max.: 3.31 mm², Box
4008190319601 50 pc(s). Box
Weidmiiller BE Counterpart mam-wane mas/sauna
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:13 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 15
SLZF 5.08/180F
Male connector with tension clamp connection for connecting
conductors. The male connectors provide space for labelling
and can be coded. Packed in cardboard box.
• 0.20 - 2.5 mm² (IEC) / 26 - 14 AWG (UL)
• 400 V (IEC) / 300 V (UL)
• 23 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1847040000 SLZF 5.08/10/180F SN OR BX PCB plug-in connector, male
plug, 5.08 mm, No. of poles:
10, 180°, Tension clamp
connection, Clamping range,
max.: 3.31 mm², Box
4032248363193 50 pc(s). Box
SL 5.08/180B
Male connectors with straight outlet direction. The solder
pin length is optimised for wave flow soldering. The male
connectors provide space for labelling and can be coded.
Packed in cardboard box.
• 400 V (IEC) / 300 V (UL)
• 18 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1520360000 SL 5.08/10/180B 3.2 SN OR BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 180°, Solder pin length: 3.2
mm, tinned, Orange, Solder
connection, Box
4008190030612 50 pc(s). Box
Weidmiiller BE Counterpart Immune Iszgosaom Iazgzmom
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:13 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 16
SLS 5.08TB RF15
Male connector with screw clamping yoke connection for
connecting conductors. Clip-on feet for mounting on terminal
rail. The male connectors provide space for labelling and can
be coded. Packed in cardboard box.
• 0.20 - 2.5 mm² (IEC) / 26 - 12 AWG (UL)
• 400 V (IEC) / 300 V (UL)
• 21.5 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1846080000 SLS 5.08/10/180TB RF15 SN OR BX PCB plug-in connector, male
plug, 5.08 mm, No. of poles:
10, 180°, Clamping yoke
connection, Clamping range,
max.: 3.31 mm², Box
4032248362363 10 pc(s). Box
SLDV-THR 5.08/180FLF
High-temperature-resistant, 2-tier, laterally offset male
connector with flange or solder flange. 1.5 mm solder pin
suitable for reflow soldering. 3.2 mm solder pin suitable for
reflow and wave soldering. These male connectors can be
labelled and coded. Packed in cardboard box.
• 400 V (IEC) / 300 V (UL)
• 15 A (IEC) / 10 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1829090000 SLDV-THR 5.08/20/180FLF 3.2SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
20, 180°, Solder pin length:
3.2 mm, tinned, black, Reflow
solder connection, Box
4032248335787 20 pc(s). Box
1829210000 SLDV-THR 5.08/20/180FLF 1.5SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
20, 180°, Solder pin length:
1.5 mm, tinned, black, Reflow
solder connection, Box
4032248335909 20 pc(s). Box
Weidmiiller BE Counterpart mmama 1373330000
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:13 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 17
SLS 5.08/180B
Male connector with screw clamping yoke connection for
connecting conductors. The male connectors provide space
for labelling and can be coded. Packed in cardboard box.
• 0.20 - 2.5 mm² (IEC) / 26 - 12 AWG (UL)
• 400 V (IEC) / 300 V (UL)
• 21.5 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1627320000 SLS 5.08/10/180B SN OR BX PCB plug-in connector, male
plug, 5.08 mm, No. of poles:
10, 180°, Clamping yoke
connection, Clamping range,
max.: 3.31 mm², Box
4008190199838 50 pc(s). Box
SLZF 5.08/90B
Male connector with tension clamp connection for connecting
conductors. The male connectors provide space for labelling
and can be coded. Packed in cardboard box.
• 0.20 - 2.5 mm² (IEC) / 26 - 14 AWG (UL)
• 400 V (IEC) / 300 V (UL)
• 23 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1673630000 SLZF 5.08/10/90B SN OR BX PCB plug-in connector, male
plug, 5.08 mm, No. of poles: 10,
90°, Tension clamp connection,
Clamping range, max.: 3.31
mm², Box
4008190435349 50 pc(s). Box
Weidmiiller BE Counterpart \ 1775312001 17304900017 1113771170017
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:13 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 18
SL-SMT 5.08/90LF Box
High-temperature-resistant male connector, packed in box or
tape. In tape with 1.5 mm solder pin optimised for automatic
assembly. 3.2 mm solder pin suitable for reflow and wave
soldering. These male connectors can be labelled and coded.
• 400 V (IEC) / 300 V (UL)
• 19 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1775312001 SL-SMT 5.08/10/90LF 1.5SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 90°, Solder pin length:
1.5 mm, tinned, black, Reflow
solder connection, Box
4032248157297 50 pc(s). Box
1780490000 SL-SMT 5.08/10/90LF 3.2SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 90°, Solder pin length:
3.2 mm, tinned, black, Reflow
solder connection, Box
4032248165810 50 pc(s). Box
SL-SMT 5.08/90F Box
High-temperature-resistant male connector, packed in box or
tape. In tape with 1.5 mm solder pin optimised for automatic
assembly. 3.2 mm solder pin suitable for reflow and wave
soldering. These male connectors can be labelled and coded.
• 400 V (IEC) / 300 V (UL)
• 19 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1837710000 SL-SMT 5.08/10/90F 3.2SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 90°, Solder pin length:
3.2 mm, tinned, black, Reflow
solder connection, Box
4032248347520 50 pc(s). Box
Weidmiiller 3'5 Counterpart 1530940000 memnm
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:13 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 19
SL 5.00/90B
Male connectors with 90° outlet direction. The solder pin
length is optimised for wave flow soldering. The male
connectors provide space for labelling and can be coded.
Packed in cardboard box.
• 400 V (IEC) / 300 V (UL)
• 18 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1580940000 SL 5.00/10/90B 3.2SN OR BX PCB plug-in connector, male
header, 5 mm, No. of poles:
10, 90°, Solder pin length: 3.2
mm, tinned, Orange, Solder
connection, Box
4008190105426 50 pc(s). Box
SLS 5.08/180F
Male connector with screw clamping yoke connection for
connecting conductors. The male connectors provide space
for labelling and can be coded. Packed in cardboard box.
• 0.20 - 2.5 mm² (IEC) / 26 - 12 AWG (UL)
• 400 V (IEC) / 300 V (UL)
• 21.5 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1846440000 SLS 5.08/10/180F SN OR BX PCB plug-in connector, male
plug, 5.08 mm, No. of poles:
10, 180°, Clamping yoke
connection, Clamping range,
max.: 3.31 mm², Box
4032248362745 50 pc(s). Box
Weidmiiller BE Counterpart msmnm 1346290000
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:13 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 20
SL 5.08/135B
Male connectors with 135° outlet direction. The solder
pin length is optimised for wave flow soldering. The male
connectors provide space for labelling and can be coded.
Packed in cardboard box.
• 400 V (IEC) / 300 V (UL)
• 17 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1605610000 SL 5.08/10/135B 3.2SN OR BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 135°, Solder pin length: 3.2
mm, tinned, Orange, Solder
connection, Box
4008190178284 50 pc(s). Box
SLS 5.08/180FI
Male connector with screw clamping yoke connection for
connecting conductors. The male connectors provide space
for labelling and can be coded. Packed in cardboard box.
• 0.20 - 2.5 mm² (IEC) / 26 - 12 AWG (UL)
• 400 V (IEC) / 300 V (UL)
• 21.5 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1846290000 SLS 5.08/10/180FI SN OR BX PCB plug-in connector, male
plug, 5.08 mm, No. of poles:
10, 180°, Clamping yoke
connection, Clamping range,
max.: 3.31 mm², Box
4032248362578 50 pc(s). Box
Weidmiiller BE Counterpart Immune 1320730000
Datasheet
System pitch 5.08 mm (0.200 inch)
BLZP 5.08/10/180 SN OR BX
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 16
D-32758 Detmold
Germany
Fon: +49 5231 14-0
Fax: +49 5231 14-2083
www.weidmueller.com
Counterpart
Creation date July 20, 2010 9:05:13 PM CEST
Last update 28.05.2010 / We reserve the right to make technical changes. 21
SLT 5.08B
Male connectors with screw TOP connection for connecting
conductors. The male connectors provide space for labelling
and can be coded. Packed in cardboard box.
• 0.20 - 2.5 mm² (IEC) / 26 - 14 AWG (UL)
• 400 V (IEC) / 300 V (UL)
• 16 A (IEC) / 10 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1611790000 SLT 5.08/10/180B SN OR BX PCB plug-in connector, male
plug, 5.08 mm, No. of poles:
10, 180°, TOP connection,
Clamping range, max.: 2.5
mm², Box
4008190192679 50 pc(s). Box
SL-SMT 5.08/180F Box
High-temperature-resistant male connector, packed in box or
tape. In tape with 1.5 mm solder pin optimised for automatic
assembly. 3.2 mm solder pin suitable for reflow and wave
soldering. These male connectors can be labelled and coded.
• 400 V (IEC) / 300 V (UL)
• 19 A (IEC) / 15 A (UL)
General ordering data
Order No. Part designation Version GTIN (EAN) Qty. Packaging
1820780000 SL-SMT 5.08/10/180F 3.2SN BK BX PCB plug-in connector, male
header, 5.08 mm, No. of poles:
10, 180°, Solder pin length:
3.2 mm, tinned, black, Reflow
solder connection, Box
4032248317646 50 pc(s). Box
