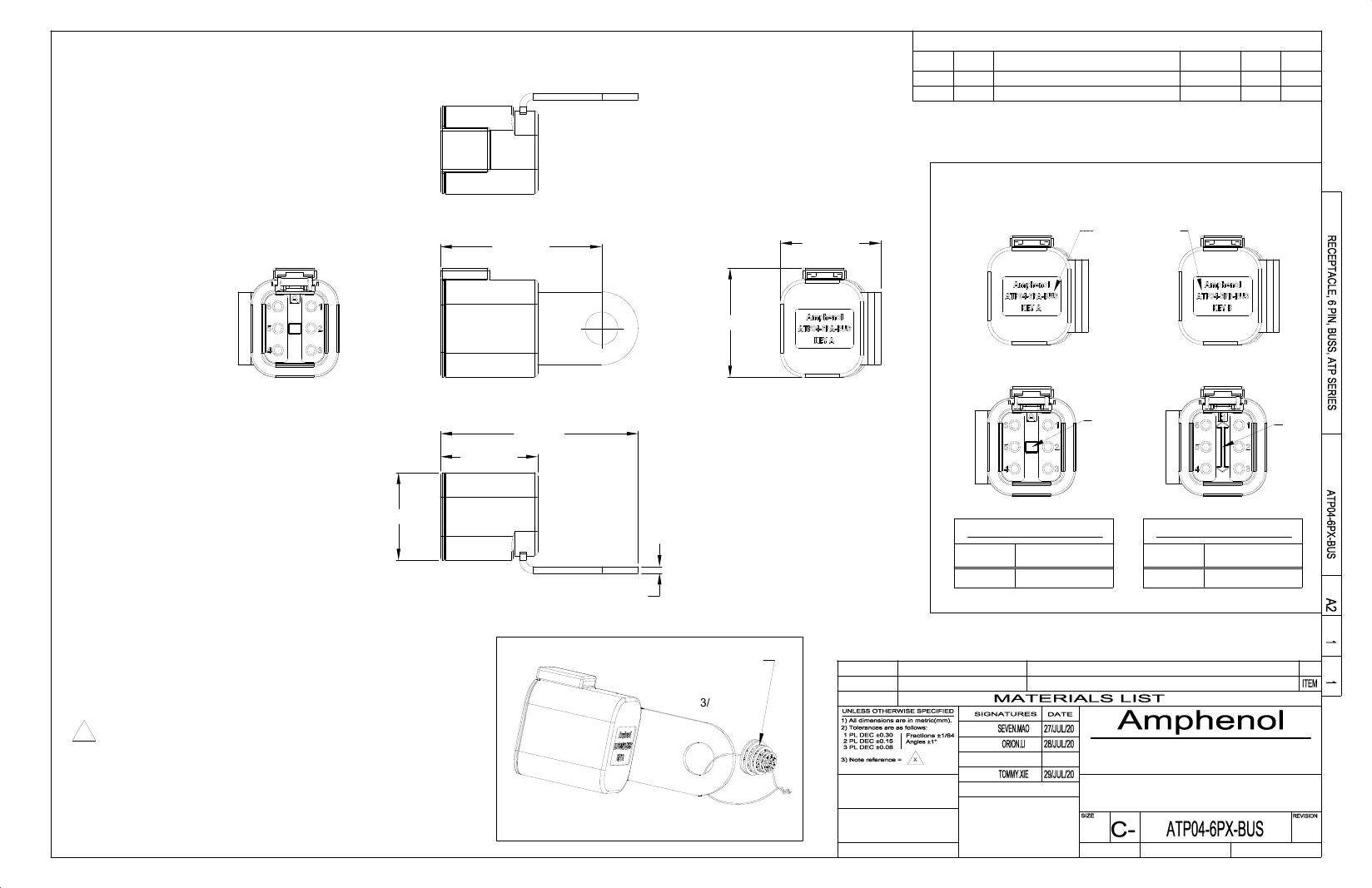

ATP04-6PB-BUS Drawing Datasheet

Amphenol C— ATF04-6PX-BUS MATERIALS LIST my mam 2m mm 214 J V L
OF:SH:REV:DWG NO:TITLE:
REV DESCRIPTION DATE
REVISIONS
ECO APPRBY
SEE PART NUMBER CHART
PROCESS SPECIFICATIONS:
MATERIAL SPECIFICATIONS:
QUANTITY
APPROVAL:
ENGINEER:
CHECKED:
DRAWN:
SCALE:
PART NUMBER
DWG NO:TYPE
SHEET OF
DESCRIPTION
THIS DRAWING IS SUPPLIED FOR
INFORMATION ONLY. DESIGN FEATURES,
SPECIFICATIONS AND PERFORMANCE DATA
SHOWN HEREON ARE THE PROPERTY OF
THE AMPHENOL CORPORATION. NO RIGHTS
OF REPRODUCTION ARE IMPLIED. ALL
DIMENSIONS ARE SUBJECT TO NORMAL
MANUFACTURING VARIATIONS.
CUSTOMER:
NEXT ASS'Y:
X
44724 Morley Drive
Clinton Township, MI 48036
Sine Systems - www.amphenol-sine.com
RECEPTACLE, 6 PIN, BUSS,
ATP SERIES
BA2
1 1NONE
A1 - RELEASE NEW DRAWING 02/JAN/20 PETER TOMMY
NOTES: UNLESS OTHERWISE SPECIFIED
1. MATERIAL:
HOUSING: THERMOPLASTIC
CONTACT: COPPER ALLOY, NICKEL PLATED
METAL INSERT: COPPER ALLOY, NICKEL PLATED
SEAL: SILICONE RUBBER
SPIKE WASHERS: STAINLESS STEEL
2. MODIFICATIONS: GROUNDING BUSS
3. SPECIFICATIONS:
3.1 CURRENT RATING: 150 AMPS
3.2 OPERATING TEMPERATURE: -55°C TO +125°C
3.3 INSULATION RESISTANCE: 1000 MEGOHMS MIN @ 25°C
3.4 MOISTURE RESISTANCE: IP68 (
1M OF WATER FOR A PERIOD
OF 24 HOURS , MATED CONDITION
)
3.5 MATING CYCLE DURABILITY: 100 CYCLES
3.6 RoHS COMPLIANT
4. MATING PART: ATP06-6SX* PLUG
( X = A,B KEYS ;* = MODIFICATIONS AND COLORS)
5. ALL DIMENSIONS ARE FOR REFERENCE USE ONLY
SHIPPING PACKAGE
SPIKE WASHERS
1/4-20 (X2)
5/16-18 (X2)
3/8-16 (X2)
COLOR PART NUMBER
KEY-A CONFIGURATION
GRAY ATP04-6PA-BUS
COLOR PART NUMBER
KEY-B CONFIGURATION
PART NUMBER
AND KEYWAY
PART NUMBER CHART
29.7±0.50
60.5±1.0
26.8±0.40
2.0
33.5±0.50
30.8±0.80
49.4±0.80
KEY A KEY B
BLACK ATP04-6PB-BUS
A2 - CHANGE WATERPROOF GRADE 27/JUL/20 SEVEN TOMMY
A2
